| Marchio: | BeiShun |
| Numero di modello: | XPK-500*500 mm |
| MOQ: | 1 set |
| prezzo: | 20000-30000USD |
| Dettagli dell' imballaggio: | Scatola di legno/contenitore |

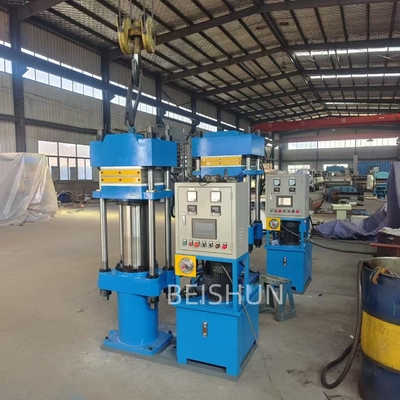

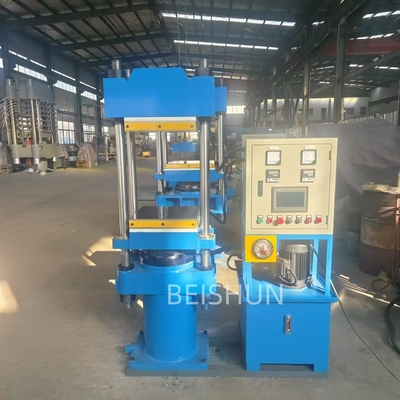

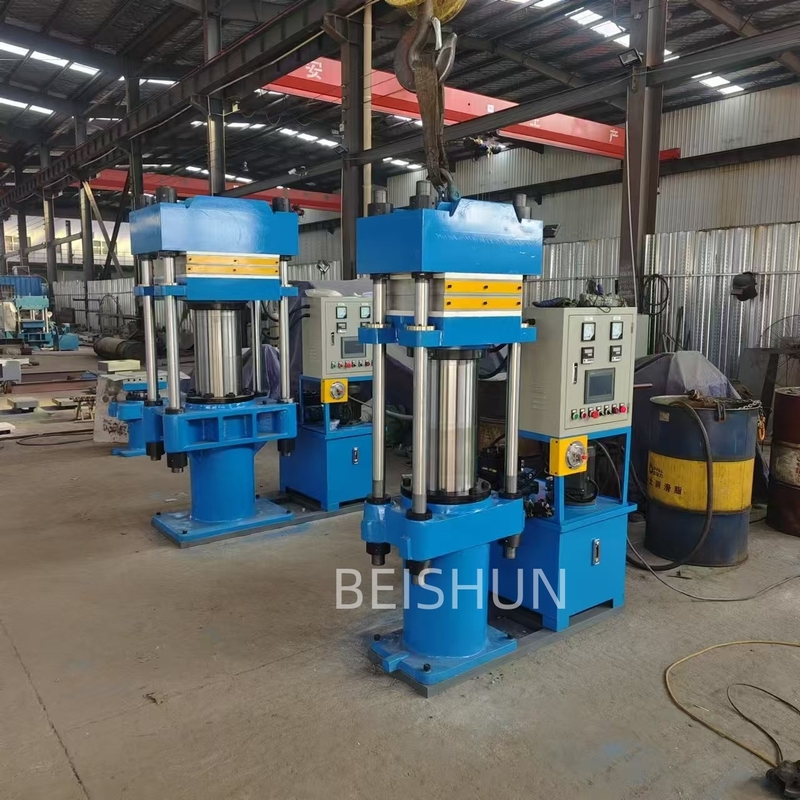

Controllo PLC Macchina di vulcanizzazione di guarnizioni di gomma, anello di sigillamento di gomma, macchina di stampa di vulcanizzazione a caldo
La struttura di base del vulcanizzatore a fascia piana:
1Il vulcanizzatore a cintura piatta è costituito principalmente da piastre calde superiori e inferiori (con una piastra calda centrale nel caso di una struttura a doppio strato), travi superiori e inferiori, piattaforma mobile, umbile,un cilindro idraulico e una piastra di telaio (o una colonna).
2Di solito il cilindro idraulico e la trave inferiore sono realizzati in un unico pezzo.
3La piastra (o colonna) del telaio, le travi superiori e inferiori formano un sistema di forza chiuso.
4La piastra calda superiore è avvitata alla trave superiore e la piastra calda inferiore è posta sulla piattaforma mobile di ciascun pistone del cilindro idraulico.
5Il mezzo di lavoro del cilindro idraulico è l'olio a pressione o l'acqua a pressione, e l'olio a pressione è generalmente utilizzato attualmente.
La stampa di stampaggio a compressione è una stampa con una piastra riscaldata, con caratteristiche di struttura semplice, pressione elevata e ampia adattabilità.È utilizzato principalmente per la vulcanizzazione di prodotti di muffa di piccole e medie dimensioni2 Classificazione
A causa dell'ampia gamma di applicazioni della stampa a compressione, esistono molti tipi di stampaggio, che possono generalmente essere considerati dalle seguenti diverse prospettive:
Specifiche dei vulcanizzatori a piatta piastra:
Può essere espressa dalla "lunghezza x larghezza" della piastra di riscaldamento o dalla sua tonnellaggio nominale, o da una combinazione di entrambe, in millimetri e tonnellate.
Ad esempio: 350x350 mm
Si tratta di un vulcanizzatore a piastra piatta con una superficie di piastra di riscaldamento di 350 mm di lunghezza e 350 mm di larghezza.
Per esempio: vulcanizzatore a piatta piatta 25/350x350
25 significa che il suo tonnellaggio nominale è di 25 tonnellate e 350x350 indica le specifiche della piastra di riscaldamento.Tecnico
Parametro:
Si tratta di deckle board, piedestal, cilindro idraulico, pistone, piattaforme mobili, ponte superiore, piastre calde superiore e inferiore e così via.
| Tipo | XLB-DQ1200 × 1200 × 2 | XLB-DQ1300 × 2000 × 1 | XLB-Q1200 × 2500 × 1 | XLB-Q1500 × 2000 × 1 | XLB-Q2000 × 3000 × 1 | XLB-Q1400 × 5700 × 1 |
| Pressione totale ((MN) | 315 t | 560 t | 750 t | 1000 t | 1800 t | 2800 t |
| Dimensione della piastra ((mm) | 1200 × 1200 | 1300 × 2000 | 1200 × 2500 | 1500 × 2500 | 2000 × 3000 | 1400 × 5700 |
| Luce diurna (mm) | 200 | 400 | 400 | 400 | 400 | 400 |
| Strato NO. | 2 | 1 | 1 | 1 | 1 | 1 |
| Corso del pistone ((mm) | 400 | 400 | 400 | 400 | 400 | 400 |
| Pressione di superficie dell'unità di piastra | 22 | 21.5 | 25 | 33.5 | 30 | 35 |
| Potenza del motore principale (kw) | 3 | 8 | 9.5 | 11 | 26 | 43.5 |
| Dimensione complessiva (L × P × H) (mm) | 1685 × 1320 × 2450 | 2000 × 1860 × 2500 | 2560 × 1700 × 2780 | 2810 × 1550 × 3325 | 2900 × 3200 × 2860 | 2400 × 5800 × 3600 |
| Peso ((kg) | 9500 | 17000 | 20000 | 24000 | 66000 | 110000 |
Caratteristiche strutturali
1Tutti adottano una struttura di saldatura a telaio, che presenta i seguenti vantaggi principali rispetto al tipo di colonna: elevata precisione di parallelizzazione: la pressione è distribuita uniformemente su tutta la superficie di lavoro del vulcanizzatore:lunga durata di servizio della piastra calda.
2La temperatura superficiale della piastra calda è uniformemente distribuita, il ciclo di riscaldamento e raffreddamento è breve,e il "dispositivo di fissaggio e di allungamento" azionato idraulicamente è fissato sulla trave inferiore e posizionato con precisione con la macchina principale.
3. dotato di "dispositivo di bilanciamento" per mantenere la piastra calda parallela quando il vulcanizzatore è chiuso
4Equipaggiato con "dispositivo shim", azionato idraulicamente, può garantire che il nastro abbia una larghezza accurata.Utilizzare la pressione idraulica per spostare le leve su entrambi i lati della piastra calda per spingere il shim avanti e indietro. Questo dispositivo può centrare con precisione il nastro, eliminando l'operazione manuale, contribuendo a prevenire danni al nastro e alla piastra calda e accorciando il tempo di funzionamento.
|
|
