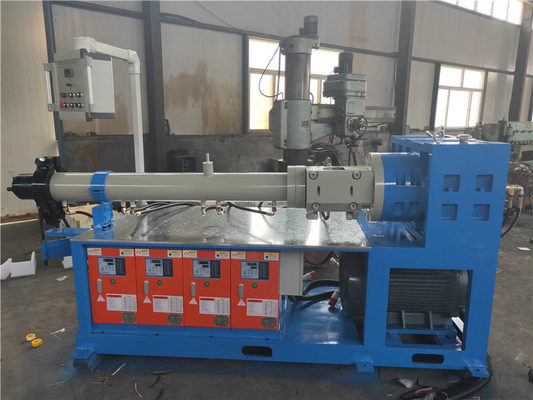

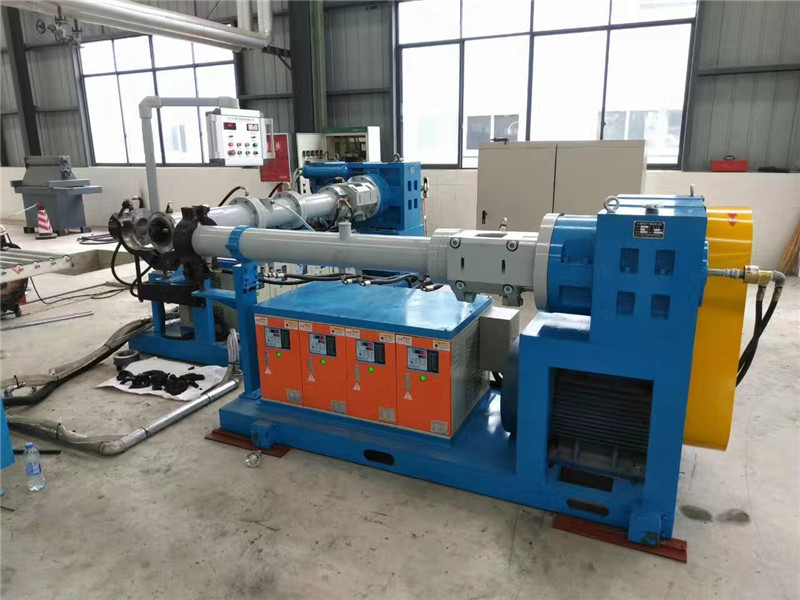

Macchina dell'espulsore di gomma dell'alimentazione a freddo XJ-150 per la fabbricazione della striscia della metropolitana del tubo flessibile di gomma

Applicazione

La macchina per estrusore di gomma è ampiamente utilizzata nelle macchine per gomma per l'estrusione di battistrada, camera d'aria, tubo di gomma e varie strisce di gomma.L'attrezzatura funziona in modo efficiente.Quando l'estrusore di gomma è in funzione, la gomma viene mescolata, miscelata e plastificata con l'ausilio dell'estrusore a vite, quindi miscelata e plastificata.Quindi si sposta nella direzione della testa della macchina, quindi il prodotto viene estruso dalla testa dello stampo.

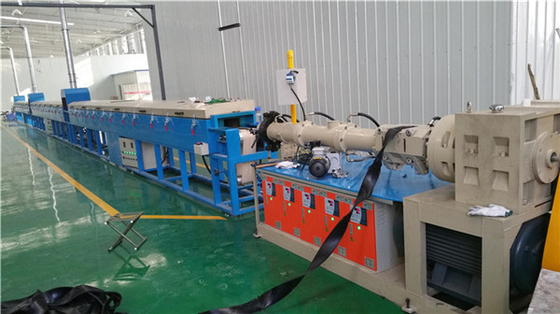

Procedura di lavoro della linea di produzione di estrusori di tubi in gomma
1.Estrusione di gomma

2.estrusore.

3.Dopo la trazione.

4. Lavoro a maglia.

5.Trazione.

6.Estrudere il tubo esterno del tubo di gomma.

trasferimento 7.Traction e taglio automatico.

8. Il caricamento del nucleo.

9. Vulcanizzazione ad alta pressione.

10. Estrazione del nucleo.

11.Un prodotto finito.

Specifica della macchina diMacchina per estrusore di gomma per alimentazione a freddo

Descrizione del prodotto

1. La vite è realizzata con materiali 38CrMoAIA con profondità di nitruro 0,5-0,7 mm e durezza HV950-1000.

2. Il cilindro di alimentazione dell'estrusore è composto da corpo posteriore, boccola anteriore e boccola posteriore.La struttura è in ghisa incamiciata.

3. Corpo posteriore in acciaio fuso.Contiene un'intercapedine in cui può scorrere l'acqua circolante di controllo della temperatura per il raffreddamento della carrozzeria posteriore.Inoltre, all'interno della scocca posteriore sono collocati anche boccole e dispositivi di alimentazione.

4. Le boccole sono realizzate con materiali 38CrMoAIA.La durezza della superficie interna è HRC65-70 con uno spessore dello strato duro di 0,5-0,7 mm

5. Il dispositivo di alimentazione è composto da un rullo di alimentazione, un coperchio del rullo di alimentazione, un supporto del cuscinetto, una coppia di ingranaggi, un cuscinetto e un coltello del tergipavimento.

La superficie del rullo di alimentazione è trattata con un processo di indurimento.La superficie esterna del rullo di alimentazione è dotata di un canale di ritorno in gomma su entrambe le estremità per evitare che la gomma entri nei cuscinetti di supporto.Viene inoltre fornito un coltello tergipavimento per raschiare i materiali in gomma sulla superficie del cilindro del rullo.Il coltello è fissato sul cilindro a rulli con passo regolabile.

La bocca di alimentazione viene ruotata per aprirsi.I rulli di alimentazione sono dotati di lubrificazione a grasso per ottenere un'efficacia ottimale.

6. Il cilindro del rullo adotta i materiali 38CrMoAIA.La sua superficie è lavorata attraverso un trattamento di nitrurazione.La durezza della superficie interna è HRC65-70.La profondità dello strato duro è di 0,5-0,7 mm.Lungo la superficie del cilindro è presente un percorso assiale per il controllo della temperatura che fa circolare l'acqua che serve per riscaldare e raffreddare il cilindro.

7. Il riduttore presenta ingranaggi temprati con una precisione di trasmissione di livello 6.Il riduttore è inoltre dotato di una pompa ad ingranaggi con sistema di lubrificazione forzata che ha la funzione di irrorazione e raffreddamento dell'olio.
